Lab 8.2 Tunnel PPTP (Point To Point Tunnel Protocol)

  Assalamualaikum Warahmatullahi Wabarakatuh

Hai! Bertemu lagi nih dengan saya Natasya Putri di blog About IT. Pada penulisan kali ini saya akan membahas tentang Point To Point Tunnel Protocol.

Apa itu PPTP ?

PPTP (Point To Point Tunnel Protocol) adalah salah satu service yang biasa digunakan untuk membangun sebuah jaringan VPN. Sebuah koneksi PPTP terdiri dari Server dan Client, PPTP biasa dibuat melewari jaringan internet atau menggunakan IP Public. PPTP dapat digunakan untuk menghubungkan antar site atau client dengan network yang berbeda melalui sebuah interface virtual.

Topologi :

Langkah-langkah konfigurasi PPTP sesuai dengan topologi diatas :

1. Pertama-tama, pastikan bahwa kedua router yang berada diwilayag berbeda sudah mendapatkan IP secara otomatis dan juga sudah dapat terhubung kedalam internet.

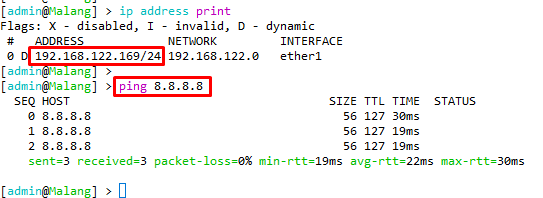

* Cek ip address yang didapat oleh router Malang dengan perintah ip address print, dan dapat dilihat bahwa router Malang mendapakan ip public yaitu 192.168.122.169/24. Uji ping menuju IP DNS google juga untuk memastikan bahwa router sudah terhubung kedalam internet.

* Cek ip address yang didapat oleh router Solo dengan perintah ip address print, dan dapat dilihat bahwa router Solo mendapakan ip public yaitu 192.168.122.141/24. Uji ping menuju IP DNS google juga untuk memastikan bahwa router sudah terhubung kedalam internet.

2. Kemudian buat IP address untuk router Malang dan router Solo menggunakan interface yang mengarah ke client yaitu interface ether2.

* Untuk router Solo menggunakan IP address 27.27.27.1/24 :

* Untuk router Malang menggunakan IP address 26.26.26.1/24 :

3. Langkah selanjutnya yaitu membuat DHCP Server untuk interface yang mengarah ke client (ether2) agar client yang ada bisa mendapatkan IP address secara otomatis dari router.

* Konfigurasi DHCP Server Setup pada router Malang dengan interface ether2 :

* Konfigurasi DHCP Server Setup pada router Solo dengan interface ether2 :

4. Setelah itu lakukan request IP dari client yang terhubung kedalam masing-masing router diwilayahnya.

* Request ip pada client yang terhubung ke router Malang dengan menggunakan perintah ip dhcp, dan dapat dilihat bahwa client mendapatkan ip 26.26.26.254/24.

* Request ip pada client yang terhubung ke router Solo dengan menggunakan perintah ip dhcp, dan dapat dilihat bahwa client mendapatkan ip 27.27.27.254/24.

5. Selanjutnya lakukan konfigurasi firewall NAT pada masing-masing router agar client yang terhubung dapat terkoneksi kedalam internet.

* Konfigurasi firewall NAT pada router Malang menggunakan perintah seperti berikut :

* Konfigurasi firewall NAT pada router Solo menggunakan perintah seperti berikut :

6. Setelah melakukan konfigurasi firewall NAT pada kesua router, selanjutnya yaitu memastikan bahwa client sudah terhubung kedalam internet dengan melakukan uji ping kedalam IP DNS google yaitu 8.8.8.8.

* Ping ke IP DNS google dari client yang ada di Malang, dapat dilihat hasilnya adalah reply yang berarti bahwa client tersebut sudah dapat terhubung kedalam internet.

* Ping ke IP DNS google dari client yang ada di Solo, dapat dilihat hasilnya adalah reply yang berarti bahwa client tersebut sudah dapat terhubung kedalam internet.

Konfigurasi PPTP :

Pada konfigurasi tunnel PPTP terdapat router yang bertindak sebagai server serta router yang bertindak sebagai client. Pada konfigurasi kali ini router yang bertindak sebagai server yaitu Router Malang dan Router Solo sebagai client.

7. Aktifkan terlebih dahulu interface pptp-server pada router Malang dengan menggunakan perintah interface pptp-server server ser enabled=yes. Dapat dilihat bahwa interface pptp-server di router Malang sudah aktif.

8. Selanjutnya konfigurasi secret yang bertujuan untuk membuat user yang akan digunakan sebagai autentikasi saat client ingin terkoneksi kedalam PPTP-server. Untuk konfigurasi secret ini memiliki ketentuan yaitu :

- Name, yaitu nama user yang akan digunakan client untuk dapat terkoneksi dengan PPTP Server.

- Password, yaitu kata sandi dari user yang dibuat.

- Service, pada bagian service ini kita dapat menentukan user secret yang kita buat untuk layanan yang diinginkan, karena disini kita melakukan konfigurasi PPTP maka service yang digunakan adalah service PPTP.

- Local address, adalah IP address yang akan digunakan oleh router Malang yang bertindak sebagai server.

- Remote address, adalah IP address yang didapat oleh router Solo yang bertindak sebagai client

Untuk melakukan konfigurasi secret sesuai dengan ketentuan diatas, dapat menggunakan perintah sebagai berikut :

Konfigurasi PPTP client pada router Solo :

9. Selanjutnya lakukan pembuatan interface tunnel PPTP pada router Solo dengan beberapa ketentuan yaitu :

- Connect-to, adalah IP Public dari router PPTP server.

- User, adalah name dari secret yang sudah dibuat pada PPTP server.

- Password, password dari secret PPTP server.

- Disable=no, untuk mengaktifkan interface pptp-client.

Untuk perintah melakukan konfigurasi PPTP client pada router Solo yang sesuai dengan ketentuan tersebut yaitu sebagai berikut :

10. Setelah interface PPTP client sudah running maka akan secara dynamic atau otomatis router tersebut atau router Solo ini akan mendapatkan IP Address yang sudah didaftarkan sebelumnya pada secret PPTP server.

* Pada router Solo atau yang bertindak sebagai PPTP client akan mendapatkan ip address yang didaftarkan pada bagian remote address yaitu 10.10.10.2/32.

* Sedangkan, pada router Malang atau router yang bertindak sebagai PPTP server akan mendapatkan ip address yang didaftarkan pada bagian local address yaitu 10.10.10.1/32.

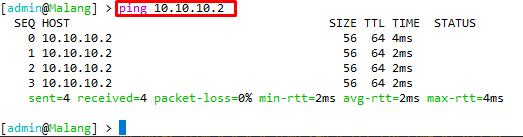

11. Kemudian pastikan bahwa kedua router sudah saling terhubung dengan cara ping dari router Malang menuju IP tunnel dari router Solo, dapat dilihat hasilnya adalah reply yang berarti bahwa kedua router sudah saling terhubung.

Melakukan konfigurasi static routing :

Konfigurasi static routing yang dilakukan bertujuan agat antar client dari kedua router dapat saling terhubung atau berkomunikasi.

12. Lakukan konfigurasi static routing pada router Malang dengan dst-address nya adalah ip network pada client router Solo dan gateway adalah IP interface PPTP yang ada pada router Solo. Untuk perintahnya sebagai berikut :

13. Lakukan konfigurasi static routing pada router Solo dengan dst-address nya adalah ip network pada client router Malang dan gateway adalah IP interface PPTP yang ada pada router Malang. Untuk perintahnya sebagai berikut :

14. Setelah melakukan konfigurasi static routing pada kedua router, maka kedua client yang berada diwilayah berbeda tersebut sudah dapat saling terhubung. Untuk pengujiannya dengan melakukan ping terhadap IP client lawan.

* Ping dari client Malang menuju IP client yang berada pada router Solo yaitu 27.27.27.254.

* Ping dari client pada router Solo menuju IP client yang berada pada router Malang yaitu 26.26.26.254.

Dapat disimpulkan jika hasil dari pengujian diatas adalah reply yang berarti bahwa kedua client yang berada di wilayah berbeda sudah dapat saling terhubung dengan menggunakan PPTP.

Sekian penjelasan dari saya mengenai Tunnel PPTP (Point To Point Tunnel Protocol), kurang lebihnya mohon maaf. Sampai bertemu kembali dipenulisan selanjutnya.
