Lab 7.1.2 QoS Simple Queue Total Akumulasi

 Assalamualaikum Warahmatullahi Wabarakatuh

Hai! Bertemu lagi nih dengan saya Natasya Putri di blog About IT. Pada penulisan kali ini saya akan menjelaskan tentang konfigurasi QOS Simple Queue total akumulasi.

Total Akumulasi berfungsi untuk memberikan max-limit kepada client-client pada jaringan yang dimiliki dengan membuat nilai limitasi bandwidthnya sama besar untuk download dan uploadnya. Penerapan total akumulasi ini biasanya diterapkan oleh perusahaan isp, seperti indihome.

>> Topology :

Sebelum melakukan konfigurasi Qos total akumulasi, konfigurasi internet akses, firewall NAT dan ip address pada server mikrotik yang digunakan.

>> Langkah Konfigurasi :

1. Cek terlebih dahulu kecepatan dari bandwidth yang digunakan. Untuk mengeceknya bisa gunakan aplikasi speedtest pada client yang sudah terhubung dengan mikrotik yang digunakan.

Dapat dilihat pada client-1 bahwa besar bandwidth yang digunakan sebesar 2.56Mbps untuk download dan 4.38 untuk upload.

Dapat dilihat pada client-2 bahwa besar bandwidth yang digunakan sebesar 3.82Mbps untuk download dan 3.37 untuk upload.

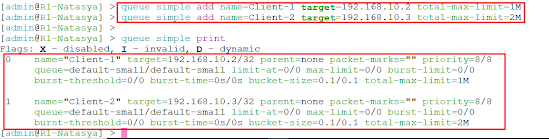

2. Selanjutnya lakukan konfigurasi simple queue pada kedua client untuk melimitasi nilai bandwidthnya dengan menggunakan perintah :

queue simple add name=Client-1 target=192.168.10.2 total-max-limit=1M

queue simple add name=Client-2 target=192.168.10.3 total-max-limit=2M

Keterangan :

• Name yaitu nama untuk queue simple yang kita buat dapat diisi sesuai dengan keinginan.
• Target yaitu ip addtress dari client yang ingin di limitasi penggunaan bandwidthnya.
• Total-max-limit yaitu besar bandwidth yang akan diberikan oleh client tersebut.

3. Selanjutnya lakukan tes kembali menggunakan speedtest pada client-1 yang menggunakan ip 192.168.10.2, dapat dilihat bahwa bandwithnya sudah terlimitasi dengan download sebesar 0.92Mbps dan upload sebesari 0.91Mbps sesuai dengan konfigurasi yang dilakukan sebelumnya yaitu 1Mbps.

4. Jika kita lihat pada client-2 dengan ip 192.168.10.3 bahwa bandwithnya sudah terlimitasi dengan download sebesar 1.85Mbps dan upload sebesari 1.76Mbps sesuai dengan konfigurasi pada simple queue yaitu 2Mbps.

Sekian penjelasan dari saya mengenai konfigurasi QoS Simple Queue Total Akumulasi, kurang lebihnya mohon maaf. Sampai bertemu kembali dipenulisan selanjutnya.

Wassalamualaikum Warahmatullahi Wabarakatuh.
